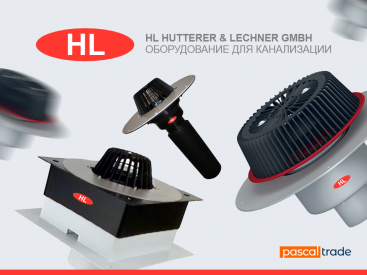

В каталоге нашей компании представлены кровельные, водосточные воронки HL от компании Hutterer Lechner. Это австрийский бренд. Продукция завода весьма популярна в Европе, а теперь доступна и в России, в частности купить изделия можно в Санкт-Петербурге.
Для лучшего понимания, следует описать основные виды воронок:
При этом изделия могут оснащаться гидрозатвором. Воронка капельная HL с гидрозатвором хороша тем, что исключается появление неприятных запахов. Гидрозатвор не позволяет им выходить наружу за счет свой формы.
Кроме того, капельная воронка HL может иметь электрический подогрев. Указанная опция весьма полезна, поскольку в зимнее время воронка может перемерзнуть. Между тем, кровельная воронка Hutterer Lechner с электроподогревом никогда не забьется льдом и не замерзнет. При этом воронки Hutterer Lechner с подогревом имеют весьма сложную систему монтажа.
Необходимо подключить их к электрической сети, должным образом изолировать, чтобы исключить поражение электрическим током или поломки. Монтаж подобных изделий следует проводить непосредственно при устройстве кровли. В противном случае, для прокладки электрических проводов потребуется снимать значительную часть кровельного покрытия.Важен выбор моделей горизонтального или вертикального типа. Специалисты рекомендуют, чтобы водоприемные крышные воронки были вертикальными. Так, кровельная воронка с электроподогревом горизонтального типа имеет значительную часть трубы, спрятанную под кровлей. Поэтому, замена данного элемента будет связана с частичным демонтажем кровельного материала. Между тем, при работе с вертикальными моделями, демонтажа удастся избежать.
Водосточные воронки HL с электроподогревом характеризуются простой конструкцией и прочностью. Указанные воронки с электрообогревом способны прослужить много лет, не утратив своих первоначальных качеств.
Однако их особенности следует описать более подробно:
В целом, эксплуатационный период данной продукции не ограничен, они способны прослужить неопределенно долгое время.
Официальный сайт позволяет купить кровельные воронки HL по оптовым ценам с НДС. Компания напрямую работает с производителем и является официальлным дилером завода.
Кроме того, прямое взаимодействие гарантирует оригинальность товаров, изделия с браком или сомнительного качества просто не попадают в продажу.
Продукция может быть поставлена оптовыми партиями. При этом стоимость может быть дополнительно снижена за счет большого объема. Формирование партии и непосредственная отправка товаров происходят в течение суток после поступления заказа от клиента.
Комплектация и маркировка кровельных воронок |
|
| Критерии выбора | Описание |
| Конструкция кровли | В зависимости от области применения (типа кровель) – воронки имеют различную конструкцию. Для подбора типа кровельной воронки необходимо иметь следующую информацию: 1. Разрез кровли с описанием слоев и размерами 2. Диаметр и материал ливневой трубы 3. Необходимость электрообогрева (например, техзадание) 4. Специальные требования к кровельной воронке (воронка над жильем, большие механические нагрузки, более 2-х уровней гидроизоляции и т.п.) |
| Стандартное исполнение кровельных воронок | Теплоизолированный корпус кровельной воронки из ПП (для теплоизолированных кровель из профнастила корпус кровельной воронки из ПП с монтажным коробом) Обжимной фланец из нержавеющей стали с гайками и „барашками“ (по 6 шт.) Листвоуловитель из ПП |
| Дополнительное обозначение | „.1“ – встроенный саморегулирующийся кабель электрообогрева (10÷30Вт / 230В) „В“ – кровельная воронка для эксплуатируемой кровли. Вместо листвоуловителя в комплект воронки входят: дренажный фланец из ПП (HL062B.3E), надставной элемент из ПП с решёткой из нержавеющей стали 150х150 мм (HL66.9). Максимальная нагрузка: до 300 кг. „H“ – корпус кровельной воронки с гидроизоляционным полимербитумным полотном 500х500 мм под битумные гидроизоляционные материалы. „Р“ – корпус кровельной воронки из ПВХ, под гидроизоляционные мембраны на основе ПВХ „F“ – корпус кровельной воронки из ПП (без фланца), под гидроизоляционные мембраны FPO на основе ПП „/1“ – выпуск воронки Ø110 мм; „/2“ – Ø125 мм; „/5“ – Ø160 мм; „/7“ – Ø75 мм. |
| Дополнительные элементы | HL160, HL161 – дренажное кольцо для отвода воды и соединения двух элементов водостока; HL170 – плоский листвоуловитель из ПП; HL175 – листвоуловитель из нержавеющей стали; HL65 – надставной элемент с обжимным фланцем из нержавеющей стали (для утеплённых традиционных и комбинированных кровель); HL65Н – надставной элемент с полимербитумным полотном для соединения (приварки) с кровельным ковром на битумной основе; HL65Р – надставной элемент из ПВХ для наклейки ПВХ-мембран; HL65F – надставной элемент из ПП для наклейки FPO-мембран на основе ПП; HL65PE – надставной элемент из ПЭ, для FPO-мембран (на основе ПЭ); HL350 – удлинитель для надставных элементов Ø145 мм. HL350.0 – надставной элемент Ø145 мм для механического крепления разделительного слоя (инверсионные кровли); HL350.1 – надставной элемент как HL350.0, но с EPDM полотном 500х500 мм; HL350.1H – надставной элемент как HL350.0, но с полимербитумным гидроизоляционным полотном Ø500 мм; HL66 – надставной элемент Ø145 мм с решёткой из нержавеющей стали (максимальная нагрузка: до 1,5 т) HL66.1 – надставной элемент как HL66, но с решёткой в специальном исполнении „против скольжения“. HL603 – механическое запахозапирающее устройство для монтажа на внутренних водостоках в случае возникновения эффекта „дымохода“. Внимание: если HL603 смонтирован на стояке, то пропускная способность стояка составляет не более 6 л/с! |
Проектирование водосточной системы начинается с определения расчётного расхода дождевых вод (Q, л/с). Этот параметр зависит от площади водосбора, климатического района строительства и уклона кровли и рассчитывается в соответствии с требованиями раздела 8.6 свода правил СП 30.13330.2012.
При вычислении расчётной водосборной площади (F, м²) к горизонтальной проекции кровли добавляют 30 % от общей площади вертикальных стен, примыкающих к кровле и возвышающихся над ней.
Для определения минимально необходимого количества водоприёмных воронок полученный объём стока делится на пропускную способность одной воронки, указанную в техническом каталоге производителя.
Совместимость с любыми конструкциями кровельного «пирога» и типами гидроизоляции;
Рабочий температурный диапазон: от –50 °C до +100 °C;
Гибкие варианты подключения: вертикальный, горизонтальный выпуск или поворотный шарнир с углом от 0° до 90°;
Широкий выбор диаметров выпуска — от 40 мм до 160 мм;
Высокая несущая способность: от 0,15 до 15 тонн;
Возможность оснащения системой электрообогрева;
Лёгкий вес и простота монтажа;
Устойчивость к воздействию агрессивных химических сред и ультрафиолетового излучения;
Полный комплект дополнительных элементов и аксессуаров.
Согласно Федеральному закону № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», при проходе водосточных воронок через кровлю, в которой в качестве жёсткого основания используется железобетонная плита, для зданий со степенью огнестойкости I–V необходимо обеспечить предел огнестойкости покрытия не ниже RE 30.
Для соблюдения этого требования воронки HL фиксируются механически к несущему основанию (железобетонной плите) с использованием противопожарных муфт:
HL850 (DN75) — предел огнестойкости EI 150;
HL870 (DN110) — предел огнестойкости EI 60.
Соответствие продукции требованиям пожарной безопасности подтверждено сертификатом соответствия в рамках ФЗ № 123-ФЗ от 22.07.2008.
Подробные инструкции по установке воронок HL на различных типах кровельных систем приведены в стандарте СТО 00269682-001-2019
